UT697 光万用表
UT697：光万用表（光功率计+光源） UT690系列主要用于连续光信号功率的测量，光器件插入损耗测试、端到端的光纤识别等。 采用低功耗单片微处理器进行控制，功能齐全，机身采用先进冷塑模工艺制作，美观耐用，造型设计符合人体工程学要求。 产品采用内藏式探测器，可使其受到良好保护。 具有IP65防水防尘、背光显示、自动关机功能、波长记忆功能、用户自校准功能及超宽光功率的测试范围。 广泛用于光缆施工与维护、光纤通信、光纤传感、光CATV等领域
| UT697产品主要特点 光功率计和光源功能。 IP65防水防尘 自动关机（无任何操作10分钟后自动关机（可选自动关机功能）） 电池低电量提醒 背光开关 CW和多种调制光输出 输出功率可调，调节范围4dB,步进2dB 光功率计支持用户自校准 线性mW和非线性指标dBm同时显示 波长及参考功率记忆功能 支持850,980,1300,1310,1490,1550,1625和1650nm八种波长 |

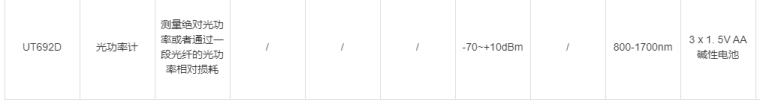

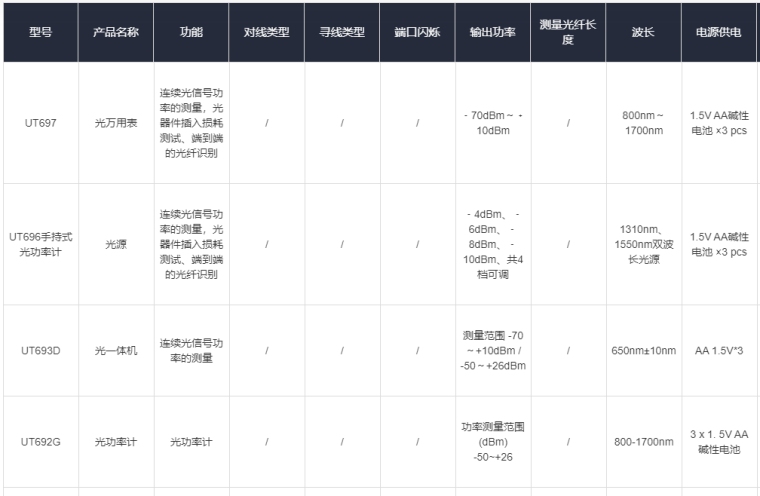

型号参数
技术参数
类型 | 描述 | 光万用表 |
UT697 |
光功率计 | 波长范围 | 800nm～1700nm | √ |
标准波长 | 850nm、980nm、1300nm、1310nm、1490nm、1550nm、1625nm、1650nm |
功率测量范围 | ﹣70dBm～﹢10dBm（UT692D,UT693D,UT697) ﹣50dBm～﹢26dBm（UT692G) |
不确定度 | ±5% |
显示分辨率 | 线性显示：0.1%，对数显示：0.01dBm |
光功率连接器 | FC/SC/ST通用接头 |
光功率接头类型 | InGaAs |
光源 | 波长 | 1310nm、1550nm双波长光源 | √ |
典型输出光功率 | ﹣4dBm |
可输出光功率 | ﹣4dBm、﹣6dBm、﹣8dBm、 ﹣10dBm、共4档可调 |
内部调制 | 0hz/270hz/1000hz/2000hz |
发光器件 | FP-LD |
光接口 | FC/PC |
适合光纤 | SM/MM |
